TE热断路器（Thermal Circuit Breaker）W23系列特征如下：

Features

0.5 amp to 50 amp ratings may be used as on/off switch.

Cannot be reset against overload.

W23 has visible trip indicator band.

Screw termination.

Trip-free operation.

24848威尼斯专业致力于国防电子、航空航天、船舶、石油勘探、核能、高铁、特种车辆、兵器、工控等领域的配套产品供应。公司主营产品涵盖军工集成电路、军标级连接器、接插件

航空继电器、开关、断路器、恒温器、热缩管、导线线缆、航材材料等。

公司采购渠道覆盖全球，主要代理经销品牌有IR、MSC、Broadcom、AEC、Q-Tech、AirBorn、Amphenol、Axon、Glenair、Honeywell、Itt

cannon、TE、Souriau、Smiths、Leach、Sensata/Klixon、Eaton、Ledex 、Carlisle、Nexans、Harbour、Gore、Drake、PIC Wire、DMC等。

伟健电子秉承以诚信为本、追求卓越、互利共赢的宗旨，满足客户多元化的需求。

联系人：臧宏刚

电话：15384495506（微信同步）

QQ：  2330292221

公司网址：www.rainfinemali.com

地址：深圳市龙岗区坂田街道五和社区创汇国际中心706

传真：0755-23941921

E-mali:simon@rainfinemali.com

Agency Approvals

W23  are UL 1077 Recognized as Supplementary Protectors.File E69543, and CSA Accepted as Supplementary Protectors (Appliance Component Protectors), File LR15734.Users should thoroughly review the technical data before selecting a product part number. It is recommended that users also seek out the pertinent approvals files of the agencies/laboratories and review them to ensure the product meets the requirements for a given application.

Electrical Data @ +25°C

Calibration: Will continuously carry 100% of rating, may trip between

101% and 134% of rating at 25°C. Must trip at 135% in

one hour.

Maximum Operating Voltages: 50VDC or 240VAC (to 400 Hz).

Interrupting Capacity:

With 4X Max. Series Fuse Protection

0.5-50 amp models — 1000 amps at 240VAC.

30-50 amp models — 1000 amps at 50VDC.

Without 4X Max. Series Fuse Protection

0.5-25 amp models — 2000 amps at 50VDC.

10-20 amp models — 2000 amps at 120VAC.

Resettable Overload Capacity: Ten times rated current.

Dielectric Strength: Over 1,500 volts RMS.

Mechanical/Environmental Data

Endurance Cycling: More than 6,000 cycles at 100% of rating, or 10,000

mechanical cycles.

Humidity: Will meet requirements of MIL-STD-202, Method 106.

Salt Spray: Will meet requirements of MIL-STD-202, Method 101, Test

Condition B.

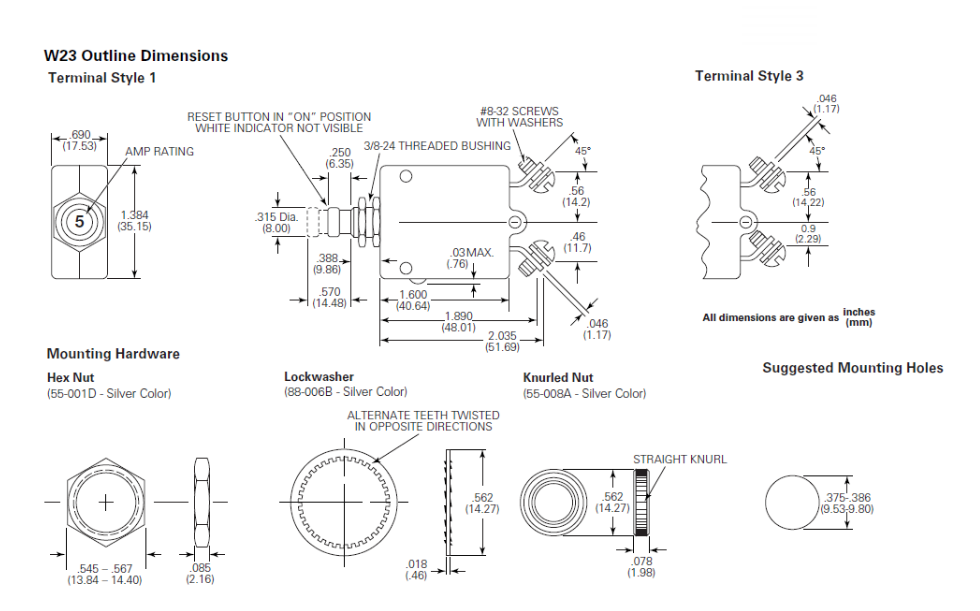

Termination: Two #8-32 screw terminals.

Mounting: W23 — Threaded bushing, 3/8” (9.53mm) diameter.

W31 — Threaded bushing, 15/32” (11.91mm) diameter, with or

without anti-rotation flats.

Weight: Less than 2 oz. (57g).

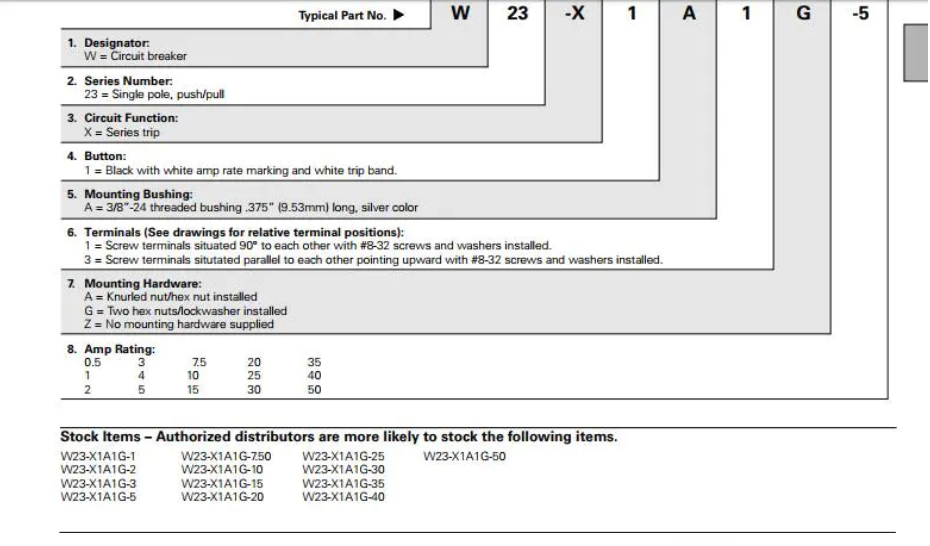

Ordering Information (订购信息）：

Typical Part No. ：W 23 -X 1 A 1 G -5
